Destacar:
Módulo de detecção de alcance a laser de 4 km
, Módulo de telemetria a laser de precisão
, 4000m módulo de medidor de alcance a laser
1. Resumo
O Laser Rangefinder YZT-CJ-0410A é um laser rangefinder seguro para os olhos dentro de um sistema optoeletrônico,com uma capacidade de detecção de distâncias de destino e de transmissão da distância medida para o computador anfitrião através de comunicação serial,.
2. Composição estrutural e principais indicadores de desempenho

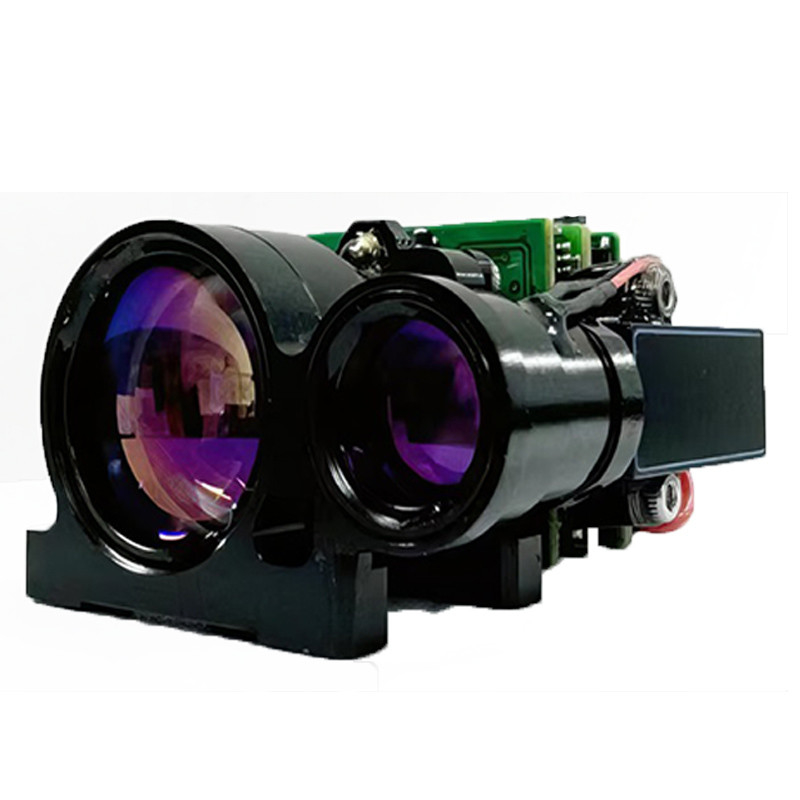

O Laser Rangefinder YZT-CJ-0410A consiste em um laser, um sistema óptico de transmissão, um sistema óptico de recepção e um circuito de controle.
2.1 Capacidade variável
A visibilidade em condições de visibilidade não é inferior a 8 km, reflectância difusa ≥ 0.3, umidade ≤ 80%, o veículo (alvo 2,3 m × 2,3 m) numa distância ≥ 4 km.
2.2 Função
a) A variação única e a variação contínua;
b) Estroboscopo de alcance, indicação do alvo dianteiro e traseiro;
c) Função de auto-teste.
2.3 Desempenho
a. Comprimento de onda: 1535nm±5nm;
b. Ângulo de divergência do laser: ≤ 0,5 mrad;
c. Frequência contínua: 1 a 10 Hz ajustável;
d. Precisão de alcance: ≤ ± 2 m (RMS);
e. Precisão: ≥ 98%;
f. Alcance mínimo de medição: ≤ 20 m;
g. Resolução de alcance: ≤ 30 m (multi-alvo);
h. Tensão da fonte de alimentação: DC9V ~ 16V; (personalizável)
i. Peso: ≤ 55 g;
j. Potência: consumo médio de energia ≤ 1,5 W (1 Hz de operação), consumo máximo de energia ≤ 5 W;
k. Tamanho: ≤ 55 mm × 41 mm × 26 mm;
l. Temperatura de funcionamento: -40°C ~ +60°C;
m. Temperatura de armazenagem: -50°C ~ +70°C;
2.4 Interface Interface de comunicação: RS422, 115200bps, definição de fiação conforme indicado no quadro 1;
Tabela 1: Definição de fiação para tomada 8P
Número de série. Definição cor do fio Observações
1 RS422 RX+ Castanho RS422 Recepção (+)
2 RS422 RX- Azul RS422 Recepção (-)
3 RS422 TX- Amarelo Transmissão RS422 (-)
4 RS422 TX+ Vermelho Transmissão RS422 (+)
5 GND Branco Interface de comunicação Ground
6 +12V Vermelho Fornecimento de energia
7 GND Negro Ponto de alimentação
8 Reservado Em branco Reservado
2.5 Dimensão
Para informações pormenorizadas, consulte o envelope tridimensional do produto e o desenho de montagem.
3. Precauções do Utilizador
Embora seja um comprimento de onda seguro para os olhos, é aconselhável não olhar diretamente para o laser.
Ao ajustar o paralelismo do eixo óptico, certifique-se de cobrir a lente receptor para evitar danos permanentes ao detector devido a ecos excessivamente fortes.
Este módulo de telemetria não é hermético. Assegure-se de que a umidade relativa do ambiente é inferior a 80% e manter um ambiente limpo e sanitário para evitar danos ao laser.
O alcance do telemetro está relacionado com a visibilidade atmosférica e a natureza do alvo.e calcário exposto têm melhor refletividade e pode aumentar a gamaAlém disso, aumentar o ângulo do feixe de laser para o alvo reduzirá o alcance.
Não emitir lasers em alvos altamente refletores, tais como paredes de vidro ou brancas, num raio de 20 metros, para evitar o eco e danos ao detector APD.
Não ligue nem desconecte os cabos enquanto o dispositivo estiver ligado.
Assegurar a polaridade correta da ligação de alimentação para evitar danos permanentes ao equipamento.
Descrição do produto:
Uma das características principais deste produto é o seu pequeno tamanho, o que o torna fácil de manipular e transportar para vários locais de trabalho.O sensor de distância a laser de alta precisão é capaz de fornecer medições de distância precisas e confiáveis com alta precisão.
Além disso, este produto de alcance laser é seguro para os olhos, o que significa que não representa qualquer risco de danos aos olhos para o operador ou outros indivíduos nas proximidades.Esta característica torna-o uma alternativa mais segura a outros métodos de medição de distância que envolvem o uso de feixes de laser.
Os clientes que compram o sensor de distância a laser de alta precisão podem desfrutar de uma garantia de 1 ano, o que lhes proporciona mais tranquilidade e garantia de que o produto funcionará como esperado.
Em resumo, o sensor de distância laser de alta precisão é uma ferramenta confiável e precisa para aplicações de topografia, mapeamento e geodesia.e a característica de segurança ocular tornam uma excelente escolha para profissionais que necessitam de medição precisa da distância em sua linha de trabalho.
Características:
- Nome do produto: Laser Ranging
- Comprimento de onda: 1550 Nm
- Divergência do feixe: Menos de 1 Mrad
- Consumo médio de energia: ≤2w
- Velocidade furtiva: sem flash vermelho
- Aplicação: topografia, cartografia, geodesia
- Sensor de distância a laser de alta precisão
- Máquina automática de marcação a laser
Parâmetros técnicos:
| Comprimento de onda: |
1550 Nm |
| Consumo médio de energia: |
≤ 2w |
| Aplicação: |
Topografia, cartografia, geodesia |
| Interface: |
RS232/RS422 |
| Divergência do feixe: |
Menos de 1 Mrad |
| Velocidade furtiva: |
Não há flash vermelho. |
| Temperatura de funcionamento: |
-40°C a 60°C |
| Ângulo de divergência do laser: |
≤ 0,6 mrad |
| Função: |
Medir a distância |
| Faixa de medição: |
20 a 4000 m |
Aplicações:
O produto FOVA YZT-CJ-0410A Laser Ranging é um sensor de distância de alta precisão que pode ser usado em uma variedade de ocasiões e cenários.Sua precisão de ± 1 metro e frequência de 1 Hz tornam-na uma ferramenta confiável para medição de distâncias.
Um dos principais cenários de aplicação deste produto é no domínio da topografia e do mapeamento.que é fundamental para criar mapas precisosPode também ser utilizado em projectos de construção para medir a distância entre objetos e garantir que estejam adequadamente alinhados.
Outra utilização potencial da FOVA YZT-CJ-0410A é na indústria das máquinas automáticas de marcação a laser.Este produto pode ser usado para medir com precisão a distância entre o laser e o objeto a ser marcadoIsto garante que as marcas sejam aplicadas com precisão e precisão.
Outras aplicações potenciais para este produto incluem robótica, automação e sistemas de controle industrial.Pode ser usado para medir a distância entre os objetos e garantir que eles estão corretamente alinhados ou posicionadosPode também ser utilizado para detectar objetos e fornecer feedback a um sistema de controlo.
O produto FOVA YZT-CJ-0410A Laser Ranging é fabricado em SHENZHEN e foi certificado pelo CE. A quantidade mínima de encomenda é de 10PCS e os detalhes da embalagem são 27X22X17CM.O prazo de entrega é de 7 a 15 dias úteis e os termos de pagamento são T/TA capacidade de abastecimento é de 100000pcs/mês.
As dimensões do produto são de 150 mm x 100 mm x 50 mm e tem um ângulo de divergência do laser de ≤ 0,6mrad.que o tornam adequado para uma ampla gama de aplicações.
Em resumo, o produto FOVA YZT-CJ-0410A Laser Ranging é um sensor de distância de alta precisão que pode ser usado em uma variedade de aplicações.e dimensões tornam-no uma ferramenta confiável para a medição de distâncias, enquanto o ângulo de divergência do laser e a fonte de tensão o tornam adequado para uma ampla gama de cenários.Este produto pode fornecer medições precisas e precisas.
Perguntas frequentes:
P: Qual é a marca deste produto de laser?
R: O nome comercial deste produto é FOVA.
P: Qual é o número de modelo deste produto de laser?
R: O número de modelo deste produto de laser é YZT-CJ-0410A.
P: Onde é feito este produto de laser?
R: Este produto de laser é fabricado em Shenzhen.
P: Este produto de laser tem certificações?
R: Sim, este produto de laser tem certificação CE.
P: Qual é a quantidade mínima de encomenda para este produto de gama laser?
R: A quantidade mínima de encomenda para este produto de gama laser é de 10 PCS.
P: Quais são os detalhes da embalagem deste produto de laser?
R: Os detalhes da embalagem para este produto de laser são 27X22X17CM.
P: Quanto tempo levará para receber este produto de laser?
R: O prazo de entrega para este produto de laser é de 7 a 15 dias úteis.
P: Quais são os termos de pagamento para este produto de laser?
R: Os termos de pagamento para este produto de gama laser são T/T.
P: Qual é a capacidade de abastecimento deste produto de alcance laser?
R: A capacidade de abastecimento deste produto de gama laser é de 100000pcs/Mês.
