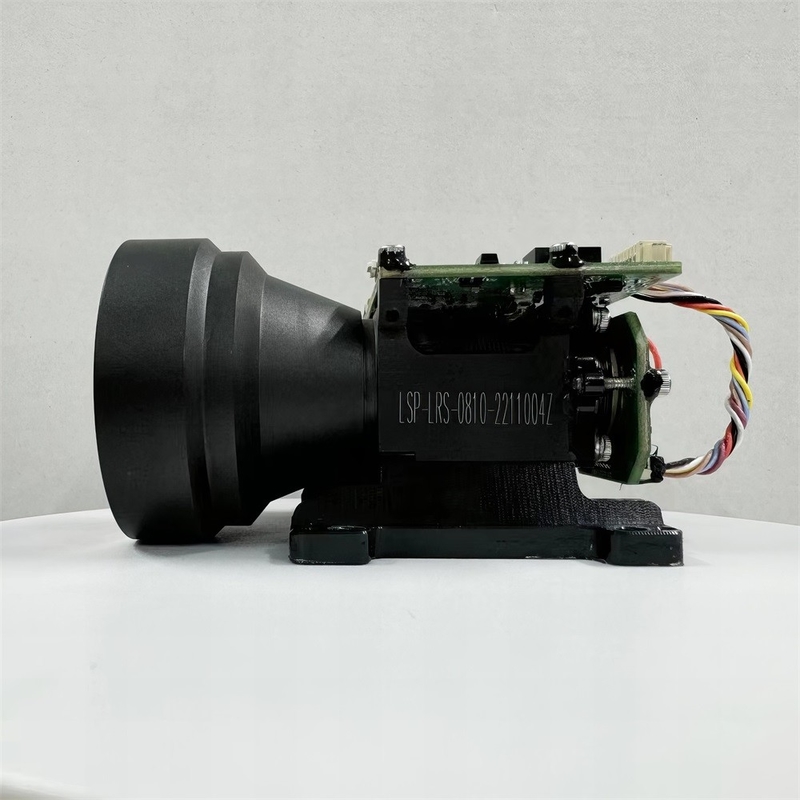

YZT-CJ-0810A Laser Range Finder Module, 8km Laser Distance Meter com 5000m Range e 0,1m Resolução

O número de veículos aéreos

Módulo de detecção de alcance a laser

Especificação técnica

1. - Geral

O módulo de detecção laser YZT-CJ-0810A é o módulo de detecção laser de segurança ocular no sistema fotoelétrico,que pode detectar a distância alvo e transmitir a distância medida para o computador anfitrião através de comunicação serial.

2. Composição estrutural e índice de funções principais

O módulo de alcance a laser YZT-CJ-0810A consiste num laser, num sistema óptico de transmissão, num sistema óptico de recepção e num circuito de controlo.

2.1 Alcance de funcionamento

A visibilidade em condições visíveis não é inferior a 12 km, reflectância difusa ≥ 0.3, umidade ≤ 80%, o veículo (alvo de 2,3 m × 2,3 m) numa distância ≥ 8 km.

2.2 Características

As principais funções do módulo de alcance a laser são:

a) A variação única e a variação contínua;

b) Estroboscopo de alcance, indicação do alvo dianteiro e traseiro;

c) Função de auto-inspecção.

2.3 Desempenho

• comprimento de onda: 1535 nm±5 nm;
• Ângulo de divergência do laser: ≤ 0,3 mrad;
• Frequência contínua: 1 a 10 Hz ajustável;
• "Fusão" superior a 50 W;
• Precisão: ≥ 98%;
• Distância mínima de medição: ≤ 30 m;
• Resolução de alcance: ≤ 30 m (multi-alvo);
• Voltagem de alimentação: DC9V ~ 16V (pode ser personalizada);
• Peso: ≤ 120 g;
• Potência: consumo médio de energia ≤ 1,5 W (1Hz de operação), consumo máximo de energia ≤ 5 W;
• Dimensões: ≤ 80 mm × 47 mm × 59 mm;
• Temperatura de funcionamento: -40°C ~ +60°C;
• Temperatura de armazenagem: -50°C ~ +70°C;
•

2.4 Interface

Interface de comunicação: RS422, 115200bps

Interface elétrica: o modelo de interface é o conector Molex 51021-0800.

1. Dimensão da instalação

3Precauções de utilização

• O laser emitido pelo telemétrico é de 1535 nm para o laser de segurança do olho humano, embora seja um comprimento de onda de segurança do olho humano, mas não é recomendado olhar diretamente para o laser;
• Ao ajustar o paralelismo do eixo óptico, a lente receptora deve ser bloqueada, caso contrário, o detector sofrerá danos permanentes devido ao eco excessivo;
• O módulo de medição não é hermético e deve assegurar que a umidade relativa do ambiente de utilização seja inferior a 80% e que a utilização do ambiente seja limpa e higiénica,para não danificar o laser.;
• A medição do alcance do telemétrico está relacionada com a visibilidade atmosférica e a natureza do alvo, e a medição do alcance será reduzida no caso de neblina, chuva e areia de vento.Clusters de folhas verdes, paredes brancas, calcário exposto e outros alvos têm uma melhor refletividade, o que pode aumentar o intervalo de medição.a gama de medição será reduzida.
• É estritamente proibido emitir laser para alvos de forte reflexo, tais como vidro e paredes brancas, num raio de 20 metros, a fim de evitar um eco demasiado forte, que resulte em danos ao detector APD;
• Não conecte e não desconecte o cabo no estado de energia;
• Certificar-se de que a ligação de polaridade da fonte de alimentação é correta, caso contrário causará danos permanentes ao equipamento;

Descrição do produto:

Uma das principais vantagens do produto Laser Ranging é o seu design seguro para os olhos.tornando-o adequado para utilização em diversos ambientesA divergência do feixe é inferior a 1 Mrad, o que garante que o feixe de laser permaneça focado e preciso a longas distâncias.

O produto Laser Ranging foi concebido para funcionar em temperaturas extremas, tornando-o adequado para utilização numa ampla gama de ambientes.tornando-o ideal para utilização em climas quentes ou frios.

O produto Laser Ranging tem um intervalo de medição de 20~5000m, o que o torna adequado para medir distâncias a longas distâncias.É um sensor de distância de alta precisão que fornece medições precisas e confiáveis, tornando-a uma ferramenta ideal para uma ampla gama de aplicações.

O produto Laser Ranging é uma ferramenta essencial para topógrafos, engenheiros e qualquer pessoa que precise medir distâncias com precisão e rapidez.mesmo para aqueles sem experiência préviaO dispositivo é compacto e portátil, tornando-o fácil de transportar e transportar para diferentes locais.

Em conclusão, o produto Laser Ranging é um sensor de distância de alta precisão que oferece medições precisas e fiáveis.um indicador de laser infravermelhoO dispositivo é concebido para funcionar em temperaturas extremas e tem um alcance de medição de 20 a 5000 m.tornando-se uma ferramenta ideal para uma ampla gama de aplicações.

Parâmetros técnicos:

Este ponteiro a laser infravermelho com sensor de distância de laser de alta precisão é perfeito para uso em uma máquina de marcação automática a laser.

Aplicações:

O produto FOVA YZT-CJ-0810A Laser Ranging é um dispositivo de medição de distância de alta precisão produzido em SHENZHEN.assegurar o cumprimento das normas de segurança e qualidade necessáriasA quantidade mínima de encomenda para o produto é de 10 PCS, e é embalado num tamanho compacto de 27mmx22mmx17mm.

O dispositivo é capaz de medir distâncias com um alto grau de precisão, tornando-o adequado para uma ampla gama de aplicações.Uma das aplicações mais comuns do produto FOVA YZT-CJ-0810A Laser Ranging é em máquinas automáticas de marcação a laserO dispositivo pode ser utilizado para medir a distância entre o laser e a peça de trabalho, assegurando que o laser está precisamente focado na superfície do material.Isto resulta em marcas de alta qualidade e precisão que são essenciais nos processos de produção industrial.

Outra aplicação comum do produto FOVA YZT-CJ-0810A Laser Ranging é em medidores de distância a laser digitais.O dispositivo pode medir distâncias de até várias centenas de metros com alto grau de precisãoO ângulo de divergência do laser do dispositivo é inferior ou igual a 0,5 mrad,e a divergência do feixe é inferior a 1 Mrad, assegurando que fornece medições altamente precisas.

O produto FOVA YZT-CJ-0810A Laser Ranging tem uma fonte de tensão de DC6 ~ 36, e tem uma interface de RS232/RS422, tornando fácil a integração em uma ampla gama de sistemas.O dispositivo tem um prazo de entrega de 7-15 dias úteis e pode ser pago usando T/TA capacidade de fornecimento do dispositivo é de 100000pcs/Mês, garantindo que ele pode atender às demandas de processos de produção de alto volume.proporcionar aos clientes paz de espírito.

Embalagem e transporte:

Embalagem do produto:

• 1 Dispositivo de detecção por laser
• 1 Cabo de carregamento
• 1 Manual do utilizador

Transporte marítimo:

• Método de envio: UPS terrestre
• Custos de envio: 10 dólares.00
• Prazo de entrega previsto: 3-5 dias úteis

Perguntas frequentes:

P: Qual é a marca do produto Laser Ranging?

R: A marca do produto Laser Ranging é FOVA.

P: Qual é o número de modelo do produto Laser Ranging?

R: O número de modelo do produto Laser Ranging é YZT-CJ-0810A.

P: Onde é fabricado o produto Laser Ranging?

R: O produto Laser Ranging é fabricado em Shenzhen.

P: O produto Laser Ranging tem certificações?

R: Sim, o produto Laser Ranging é certificado CE.

P: Qual é a quantidade mínima de encomenda para o produto Laser Ranging?

R: A quantidade mínima de encomenda para o produto Laser Ranging é de 10 PCS.

P: Quais são os detalhes da embalagem do produto Laser Ranging?

R: Os detalhes da embalagem do produto Laser Ranging são 27mmx22mmx17mm.

P: Quanto tempo demora a entrega do produto Laser Ranging?

R: O prazo de entrega do produto Laser Ranging é de 7 a 15 dias úteis.

P: Quais são os termos de pagamento do produto Laser Ranging?

R: Os termos de pagamento para o produto Laser Ranging são T/T.

P: Qual é a capacidade de abastecimento do produto Laser Ranging?

R: A capacidade de fornecimento do produto Laser Ranging é de 100000pcs/Mês.
